Du stehst vor der Herausforderung, einen LED-Streifen auf die exakt benötigte Länge zu bringen, aber fragst dich, wo genau und wie du ihn sicher kürzen kannst, ohne die Funktionalität zu beeinträchtigen? Das richtige Verständnis der Schnittmarkierungen ist entscheidend, um Brüche in der Stromversorgung zu vermeiden und eine gleichmäßige Ausleuchtung zu gewährleisten.
Das sind die beliebtesten LED Streifen Schere Produkte
Die entscheidenden Schnittmarkierungen an deinem LED-Streifen
LED-Streifen sind nicht nur flexible Lichtbänder, sondern auch intelligente Bauteile, die an präzisen Stellen bearbeitet werden können. Das Wissen um diese Schnittmarkierungen ist essenziell, um deine Beleuchtungsprojekte erfolgreich umzusetzen. Jede Unterbrechung, die nicht an einer vorgesehenen Stelle erfolgt, führt unweigerlich zu einem Ausfall des nachfolgenden Teils des Streifens.
Was sind Schnittmarkierungen und warum sind sie wichtig?
Schnittmarkierungen sind kleine, oft durch eine Linie oder ein Symbol gekennzeichnete Bereiche auf dem LED-Streifen. Sie zeigen dir genau die Punkte an, an denen der Streifen sicher getrennt werden kann. Hinter diesen Markierungen verbergen sich die Verbindungen der Leiterbahnen, die für die Stromversorgung der einzelnen LEDs oder LED-Gruppen zuständig sind. Schneidest du an einer falschen Stelle, unterbrichst du diese Stromkreise unwiderruflich. Dies führt dazu, dass der Abschnitt des LED-Streifens hinter dem Schnittpunkt dunkel bleibt, da er keine Energie mehr erhält.
Wo finde ich die Schnittmarkierungen?
Die genaue Position der Schnittmarkierungen kann je nach Hersteller und Typ des LED-Streifens variieren. Typischerweise findest du sie jedoch in regelmäßigen Abständen entlang des Streifens. Achte auf:
- Kleine Scheren-Symbole: Viele Hersteller verwenden ein stilisiertes Scheren-Symbol, um die Schnittpunkte zu kennzeichnen.
- Vertikale Linien: Oft sind dies klare, vertikale Linien, die den Streifen an einer bestimmten Stelle durchtrennen.
- Kupferpads: Zwischen den einzelnen Segmenten des Streifens siehst du oft kleine, quadratische oder rechteckige Kupferpads. Diese sind die Punkte, an denen die Stromversorgung für das nächste Segment anliegt. Die Schnittmarkierung befindet sich normalerweise genau zwischen zwei solchen Kupferpads.
- Textuelle Hinweise: In einigen Fällen kann der Hersteller auch kurze Texte wie „Cut Here“ oder „Schnittpunkt“ in der Nähe der Markierung anbringen.
Es ist ratsam, immer die Produktbeschreibung oder die Verpackung des LED-Streifens zu konsultieren, falls du dir unsicher bist. Dort sind die genauen Schnittpunkte oft detailliert abgebildet.
Wie viele LEDs befinden sich zwischen den Schnittmarkierungen?
Die Anzahl der LEDs zwischen den Schnittmarkierungen hängt vom spezifischen LED-Streifen ab. Üblich sind:
- 3 LEDs: Dies ist eine sehr verbreitete Konfiguration, insbesondere bei hochwertigen Streifen.
- 6 LEDs: Bei einigen Streifen, insbesondere solchen mit höherer Dichte oder speziellen Funktionen, können auch 6 LEDs zu einem Segment zusammengefasst sein.
- Andere Intervalle: Seltener, aber möglich, sind auch andere Intervalle wie 1, 2 oder mehr als 6 LEDs pro Segment, abhängig von der internen Schaltung und der gewünschten Flexibilität des Streifens.
Das Verständnis dieser Gruppierung hilft dir, die Länge deines Streifens präzise zu planen und unnötige Schnitte zu vermeiden, die zu einem ungleichmäßigen Erscheinungsbild führen könnten.
Werkzeuge und Techniken für einen sauberen Schnitt
Ein präziser Schnitt ist das A und O, um die Funktionalität deines LED-Streifens zu erhalten. Das falsche Werkzeug oder eine unvorsichtige Handhabung können zu beschädigten Leiterbahnen oder einer unsauberen Kante führen, was wiederum Probleme bei der späteren Verbindung verursacht.
Welche Werkzeuge benötigst du?
Für einen sauberen und effektiven Schnitt sind folgende Werkzeuge empfehlenswert:
- Scharfe Schere: Eine einfache, aber scharfe Haushaltsschere kann für die meisten LED-Streifen ausreichend sein. Wichtig ist, dass sie scharf genug ist, um den Streifen sauber zu durchtrennen, ohne ihn zu zerquetschen.
- Seitenschneider oder Cuttermesser: Für dickere oder robuster gefertigte LED-Streifen, wie sie oft in professionellen Anwendungen zum Einsatz kommen, sind ein kleiner Seitenschneider oder ein scharfes Cuttermesser eine gute Wahl. Achte darauf, dass die Klingen sauber und scharf sind.
- Schneidematte: Wenn du ein Cuttermesser verwendest, schütze deine Arbeitsfläche mit einer Schneidematte.
Vermeide Werkzeuge, die den Streifen quetschen oder zerreißen könnten, wie z.B. stumpfe Messer oder Zangen, die nicht für präzises Schneiden geeignet sind.

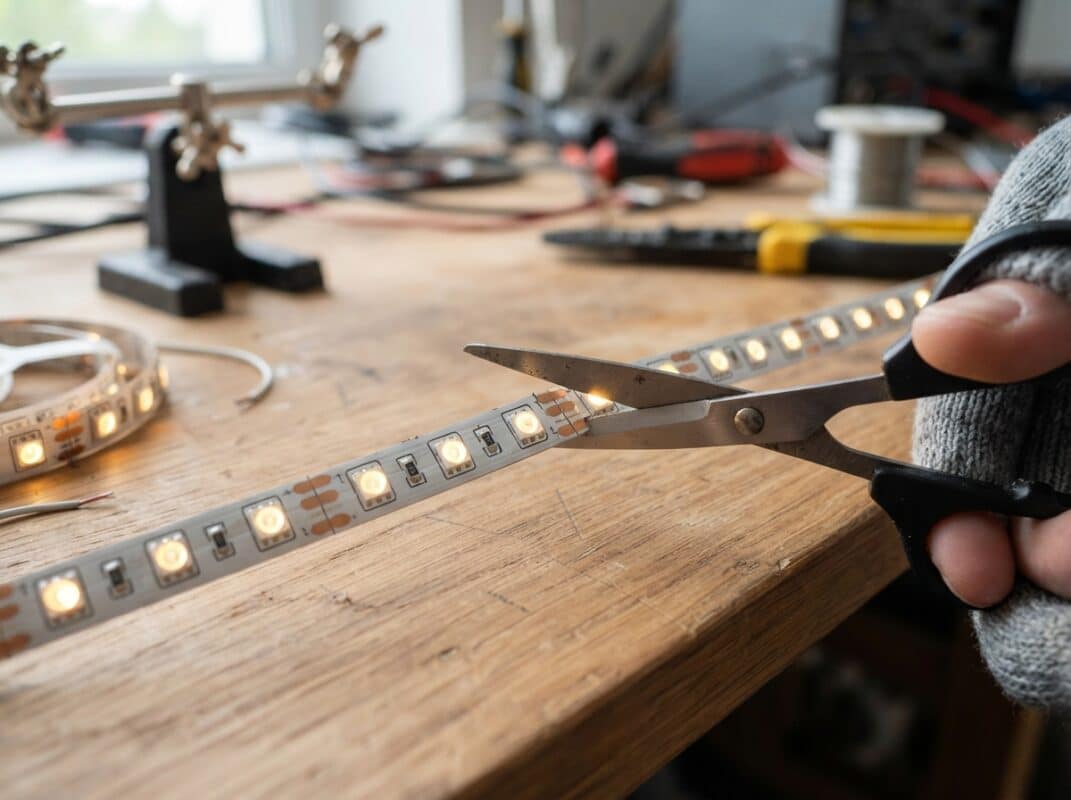

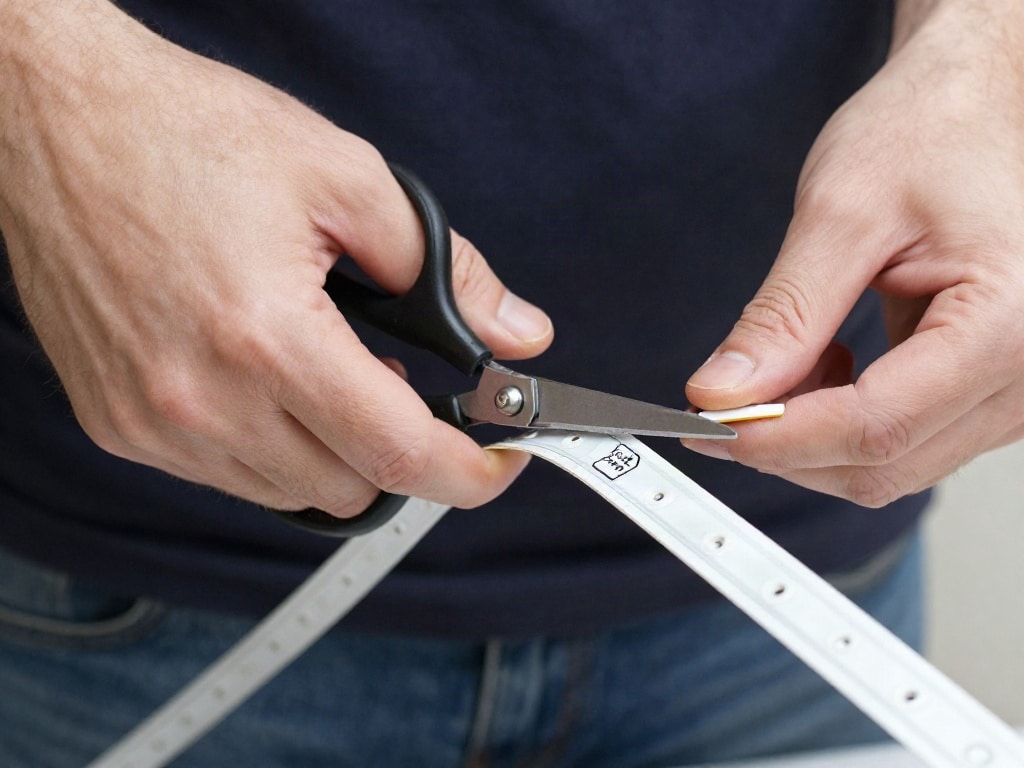

Die richtige Schneidetechnik
Die Anwendung der richtigen Technik ist genauso wichtig wie das passende Werkzeug:
- Identifiziere die Schnittmarkierung: Orientiere dich genau an den oben beschriebenen Markierungen (Scherensymbol, Linie, Kupferpads). Schneide exakt auf der Linie oder zwischen den Pads.
- Platziere das Werkzeug präzise: Setze deine Schere oder dein Messer genau auf die Schnittmarkierung.
- Ein sauberer Schnitt: Führe den Schnitt mit einer schnellen und entschlossenen Bewegung aus. Vermeide ruckartige oder zaghafte Schnitte, die den Streifen beschädigen könnten. Bei einer Schere übst du Druck von oben und unten aus. Bei einem Messer führst du die Klinge mit leichtem Druck über die Markierung.
- Überprüfe die Schnittkante: Nach dem Schnitt solltest du die Kante überprüfen. Sie sollte sauber und glatt sein, ohne ausgefranste Drähte oder beschädigte Kupferpads.
Sei besonders vorsichtig bei LED-Streifen, die mit einer Silikonschicht überzogen sind, um sie wasserdicht zu machen. Hier kann es notwendig sein, die Silikonschicht an der Schnittstelle zuerst mit einem scharfen Messer vorsichtig zu durchtrennen, bevor du den eigentlichen Streifen schneidest.
Fehlerquellen beim Kürzen von LED-Streifen
Auch wenn das Kürzen von LED-Streifen auf den ersten Blick einfach erscheint, gibt es einige häufige Fehler, die du unbedingt vermeiden solltest, um die Langlebigkeit und Funktionalität deiner Beleuchtung zu gewährleisten.
Wo man auf keinen Fall schneiden darf:
Dies ist der wichtigste Punkt, den du dir merken musst:
- Zwischen den LEDs, aber außerhalb der Markierungen: Wenn du versuchst, den Streifen zwischen zwei LEDs zu kürzen, aber nicht genau auf der vorgesehenen Schnittmarkierung, brichst du die elektrischen Verbindungen und der nachfolgende Teil wird nicht mehr leuchten.
- Am Ende eines Segments, aber nicht auf der Markierung: Auch wenn es wie ein logischer Punkt erscheint, die Leiterbahnen enden nicht immer genau am Ende einer LED. Die Schnittmarkierung ist der einzige garantierte Punkt für eine sichere Trennung.
- Auf den LEDs selbst: Dies mag offensichtlich erscheinen, aber im Eifer des Gefechts kann es passieren. Ein Schnitt auf einer LED zerstört diese und potenziell auch die umliegenden Verbindungen.
- Ohne Markierung: Wenn du einen Streifen ohne sichtbare Markierung hast (was selten vorkommen sollte), versuche nicht, ihn „freihand“ zu kürzen. Suche stattdessen die Kupferpads und schneide zwischen zwei Segmenten, die die Pads tragen. Im Zweifel solltest du den Hersteller kontaktieren.
Die Folgen falscher Schnitte:
Ein falsch ausgeführter Schnitt kann zu folgenden Problemen führen:
- Teilausfall des Streifens: Der offensichtlichste und häufigste Fehler ist, dass der Teil des Streifens nach dem Schnitt dunkel bleibt.
- Kurzschlüsse: Wenn du mit dem Schneidewerkzeug versehentlich andere Leiterbahnen berührst oder beschädigst, kann dies zu einem Kurzschluss führen, der die Stromversorgung oder sogar die angeschlossene Steuerung beschädigt.
- Beschädigte Lötpads: Die Kupferpads, die für Lötverbindungen vorgesehen sind, können leicht abgerissen werden, wenn du zu viel Kraft aufwendest oder das Werkzeug falsch ansetzt. Dies erschwert oder verunmöglicht das spätere Anlöten von Kabeln.
- Ungleichmäßige Helligkeit oder Farbabweichungen: Selbst wenn der Streifen nach einem nicht perfekten Schnitt noch leuchtet, können interne Beschädigungen zu einer ungleichmäßigen Stromverteilung führen, was sich in Helligkeitsunterschieden oder Farbabweichungen äußert.
Arten von LED-Streifen und ihre Schnittmöglichkeiten
Nicht alle LED-Streifen sind gleich. Je nach Typ und Einsatzzweck gibt es Unterschiede in der Konstruktion und damit auch in den Schnittmöglichkeiten. Das Wissen um diese Unterschiede hilft dir, den richtigen Streifen für dein Projekt auszuwählen und ihn korrekt zu bearbeiten.
Monochrome LED-Streifen
Dies sind die einfachsten LED-Streifen, die nur eine einzige Farbe emittieren (z.B. reines Weiß, Rot, Blau). Sie verfügen über eine einfache Stromversorgung und sind daher am unkompliziertesten zu kürzen. An den vorgesehenen Schnittmarkierungen kannst du sie problemlos trennen. Die Leiterbahnen sind hier meist für die direkte Stromversorgung der einzelnen LEDs oder kleiner LED-Gruppen ausgelegt.
RGB/RGBW/RGBIC LED-Streifen
Diese Streifen sind komplexer aufgebaut, da sie mehrere Farben (Rot, Grün, Blau) und manchmal auch eine zusätzliche weiße LED (RGBW) oder sogar individuell adressierbare LEDs (RGBIC) integrieren. Die Schnittmarkierungen sind hier ebenfalls vorhanden, aber es ist noch wichtiger, exakt an diesen Stellen zu schneiden. Bei RGB-Streifen sind oft drei getrennte Strombahnen für R, G und B vorhanden, die alle an der Schnittstelle unterbrochen werden müssen. Bei RGBIC-Streifen ist die Elektronik noch feiner und ein falscher Schnitt kann die Controller-Chips beschädigen.
Herausforderungen bei wasserdichten LED-Streifen
Viele LED-Streifen sind mit einer Silikon- oder Gummiummantelung versehen, um sie vor Feuchtigkeit und Staub zu schützen (IP-Schutzklassen wie IP65 oder IP67). Das Kürzen dieser Streifen erfordert etwas mehr Sorgfalt:
- Vorbereitung: Bevor du an der Schnittmarkierung schneidest, musst du die Ummantelung vorsichtig mit einem scharfen Cuttermesser oder Skalpell entlang der Schnittlinie aufschneiden. Entferne vorsichtig ein kleines Stück der Ummantelung, um die eigentlichen Kupferpads und Leiterbahnen freizulegen.
- Schnitt: Schneide dann wie gewohnt an der Markierung.
- Nachbereitung: Nach dem Kürzen und der anschließenden Verbindung musst du die Schnittstelle wieder abdichten, um die Wasserdichtigkeit zu erhalten. Hierfür gibt es spezielle Schrumpfschläuche mit Kleber oder wasserfeste Silikonmasse.
Sonderformen und flexible Streifen
Neben den klassischen geraden Streifen gibt es auch flexible oder formbare LED-Streifen, die an Ecken oder Rundungen verlegt werden können. Auch diese verfügen über Schnittmarkierungen. Bei besonders dicken oder mehrlagigen Streifen kann das Schneiden etwas mehr Kraft erfordern, aber die Prinzipien bleiben gleich: Nur an den gekennzeichneten Stellen schneiden.
Verbindung nach dem Schnitt: Worauf du achten musst
Nachdem du deinen LED-Streifen erfolgreich gekürzt hast, steht die Verbindung des abgeschnittenen Teils mit der Stromquelle oder einem weiteren Segment an. Hier sind die entscheidenden Punkte, die du beachten musst, um eine zuverlässige und dauerhafte Verbindung zu gewährleisten.
Methoden zur Verbindung
Es gibt im Wesentlichen zwei Hauptmethoden, um gekürzte LED-Streifen zu verbinden:
- Steckverbinder (Clips): Dies ist die einfachste und schnellste Methode. Es gibt spezielle Steckverbinder, die auf die Kupferpads des LED-Streifens geklickt werden. Stelle sicher, dass du den richtigen Steckertyp für die Breite deines Streifens und die Anzahl der Pins (bei RGB/RGBW) wählst. Diese Methode ist ideal, wenn du keine Lötkenntnisse hast.
- Löten: Die professionellste und dauerhafteste Methode ist das direkte Löten von Kabeln oder Verbindungsstücken an die Kupferpads. Dies erfordert etwas Geschick und das richtige Werkzeug (Lötkolben, Lötzinn, Flussmittel), bietet aber die sicherste elektrische Verbindung. Achte darauf, die Pads nicht zu überhitzen und eine saubere Lötstelle zu erzeugen.
Vorbereitung der Schnittstelle für die Verbindung
Bevor du verbindest, musst du die Schnittstelle vorbereiten:
- Reinigung: Stelle sicher, dass die Kupferpads am Schnittende sauber sind. Entferne eventuelle Rückstände von Silikon oder Schmutz vorsichtig.
- Freilegen der Pads: Bei wasserdichten Streifen musst du die Isolierung vorsichtig zurückschneiden oder entfernen, um die Pads vollständig freizulegen.
- Abkanten (bei Löten): Wenn du lötst, kann es hilfreich sein, die Kanten der Kupferpads leicht anzukauen, damit das Lötzinn besser haftet.
Wichtige Hinweise zur Stromversorgung und Polarität
Bei der Verbindung ist es absolut entscheidend, auf die richtige Polarität zu achten:
- Plus und Minus: Jede LED oder jeder LED-Abschnitt benötigt Plus- und Minusanschlüsse. Wenn du die Polarität vertauschst, leuchtet der Streifen nicht oder er kann sogar beschädigt werden.
- Pinbelegung bei RGB/RGBW: Bei diesen Streifen gibt es spezifische Pins für Rot, Grün, Blau und manchmal Weiß. Die Steckverbinder und Kabel sind oft farblich markiert. Verwechsle diese nicht.
- Spannungsabfall: Je länger ein LED-Streifen ist, desto größer wird der Spannungsabfall entlang des Streifens. Wenn du lange Strecken verwendest, kann es notwendig sein, die Stromversorgung nicht nur am Anfang, sondern auch in der Mitte des Streifens anzuschließen (oft über zusätzliche Kabel, die von den Anschlusskabeln abgezweigt werden), um eine gleichmäßige Helligkeit über die gesamte Länge zu gewährleisten.
Häufige Fragen zu LED-Streifen kürzen: Wo und wie darf man schneiden?
Das sind die neuesten LED Streifen Schere Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu LED-Streifen kürzen: Wo und wie darf man schneiden?
Kann ich jeden LED-Streifen überall kürzen?
Nein, das ist ein weit verbreiteter Irrtum. Du darfst LED-Streifen nur an den dafür vorgesehenen Schnittmarkierungen kürzen. Diese Markierungen sind die einzigen Stellen, an denen die Leiterbahnen sicher getrennt und wieder verbunden werden können, ohne die Funktionalität des Streifens zu beeinträchtigen. Außerhalb dieser Markierungen brichst du die Stromkreise und der nachfolgende Teil des Streifens wird nicht mehr leuchten.
Was passiert, wenn ich an der falschen Stelle schneide?
Wenn du an der falschen Stelle schneidest, unterbrichst du die elektrische Verbindung für die LEDs, die sich hinter dem Schnittpunkt befinden. Das bedeutet, dass dieser Teil des LED-Streifens dunkel bleibt. In einigen Fällen kann ein unsachgemäßer Schnitt auch zu Kurzschlüssen führen, die die Stromversorgung oder die Steuerplatine beschädigen können.
Welches Werkzeug eignet sich am besten zum Kürzen?
Für die meisten LED-Streifen ist eine scharfe Haushaltsschere ausreichend. Wenn du dickere oder robuster gefertigte Streifen hast, sind ein kleiner Seitenschneider oder ein scharfes Cuttermesser eine gute Wahl. Wichtig ist, dass das Werkzeug sauber schneidet und den Streifen nicht zerquetscht oder beschädigt.
Muss ich wasserdichte LED-Streifen anders kürzen?
Ja, bei wasserdichten LED-Streifen musst du zuerst die Silikon- oder Gummiummantelung an der Schnittstelle vorsichtig entfernen oder aufschneiden, um die eigentlichen Kupferpads freizulegen. Erst dann schneidest du den Streifen an der vorgesehenen Markierung. Nach der Verbindung ist es wichtig, die Schnittstelle wieder abzudichten, um die Wasserdichtigkeit zu erhalten.
Wie verbinde ich zwei gekürzte LED-Streifen-Teile miteinander?
Es gibt zwei gängige Methoden: Du kannst spezielle Steckverbinder (Clips) verwenden, die einfach auf die Kupferpads gesteckt werden, oder du lötst Kabel oder Verbindungsstücke direkt an die Pads. Das Löten ist die professionellere und dauerhaftere Methode, erfordert aber etwas Übung und das richtige Werkzeug. Achte bei beiden Methoden unbedingt auf die richtige Polarität der Anschlüsse.
Kann ich die Anzahl der LEDs zwischen den Schnitten frei wählen?
Nein, du bist an die vorgegebenen Schnittmarkierungen gebunden. Die Anzahl der LEDs zwischen diesen Markierungen ist vom Hersteller festgelegt und hängt von der internen Schaltung des Streifens ab. Meistens sind es 3 oder 6 LEDs pro Segment. Du kannst den Streifen nur an diesen Punkten kürzen und nicht beliebig dazwischen.
Was mache ich, wenn mein LED-Streifen keine sichtbaren Schnittmarkierungen hat?
Das ist eher selten, sollte aber vorkommen, dass keine klaren Symbole sichtbar sind. Suche stattdessen nach den kleinen, quadratischen oder rechteckigen Kupferpads, die sich zwischen den einzelnen LED-Segmenten befinden. Die Schnittmarkierung befindet sich üblicherweise genau zwischen zwei solchen Pad-Paaren, die zu einem Segment gehören. Wenn du dir unsicher bist, konsultiere unbedingt die Produktbeschreibung oder kontaktiere den Hersteller.
